上圖：鋁鎂錳屋面系統天窗側面做法 1、鋁合金板原材料寬度=600mm，成型后有效寬度=430mm（此規格最常用）；

2、其他型號也可以生產：原材料寬度=有效寬度+170mm；

3、適用厚度：0.7~1.2mm厚鋁鎂錳板、0.7mm厚鈦鋅板、0.4~0.5mm厚彩鋼板；

4、一般為鋁鎂錳合金3004牌號氟碳PVDF涂層，另外3003牌號聚酯漆也用的很多；

5、高立邊金屬屋面板型有：YX65-430型、YX65-4000型、YX65-330型、YX65-300型；’

6、高立邊板對下面檁條或支撐龍骨的間距要求不超過1500mm；

7、高立邊鋁鎂錳屋面系統全套包工包料，一般在200~500元/平方米，具體要看圖紙；

8、鋁鎂錳板能實現復雜異形屋面的造型要求，如彎弧板、扇形板、瓜皮板、S彎弧板等，均可以用鋁鎂錳屋面板實現這些造型要求；

9、常規顏色：白銀灰色、深灰色、咖啡色、亞光黑色；

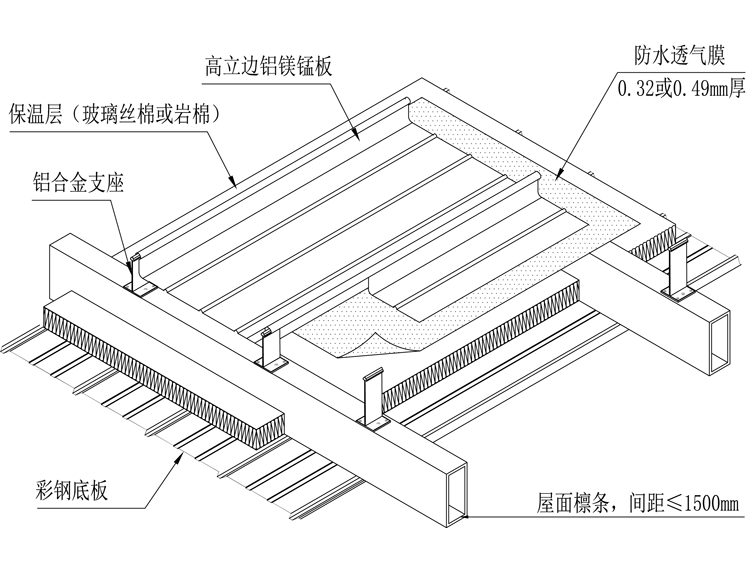

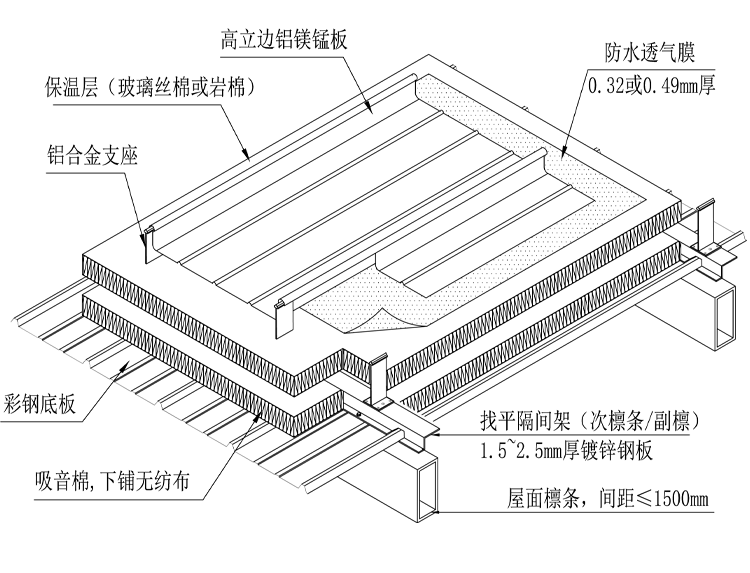

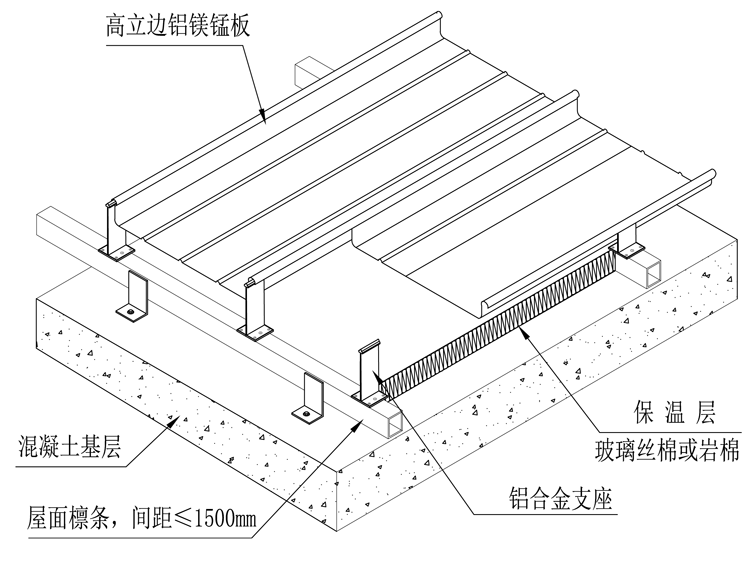

10、鋁鎂錳材質一般壽命在25-35年；（上圖）做法一：混凝土屋面上安裝高立邊鋁瓦?（上圖）做法二：鋼結構屋面（底板在檁條上的做法，即正吊頂）?（上圖）做法三：鋼結構屋面（底板在檁條下的做法，即反吊頂）?

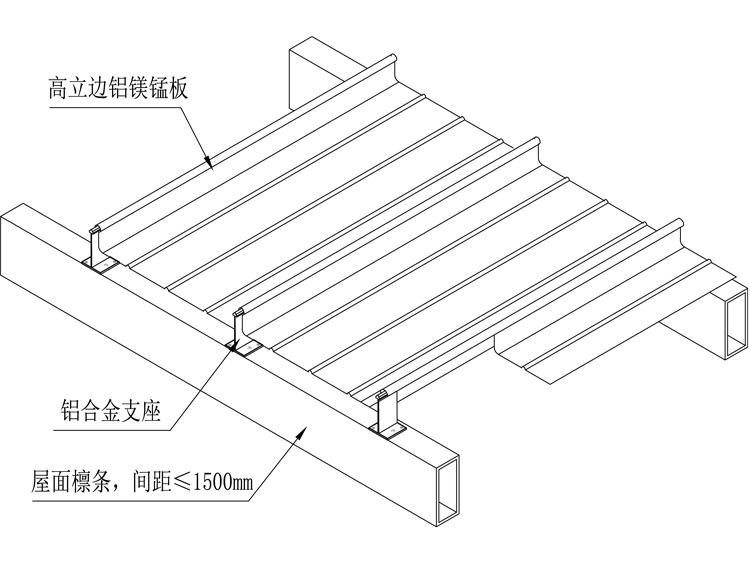

（上圖）做法四：?jiǎn)螌痈吡⑦叞灏惭b構造

安裝事項：
1、當?shù)装鍨檎蹴敃r(shí)，需先安裝底板，底板為反吊頂時可以先裝保溫和鋁鎂錳面板。
2、隔間架底部缺口需與底板板肋吻合，即不吻合的需更換或處理。
3、每個隔間架與檁條的固定間距不大于250mm，一般為每波谷一顆。

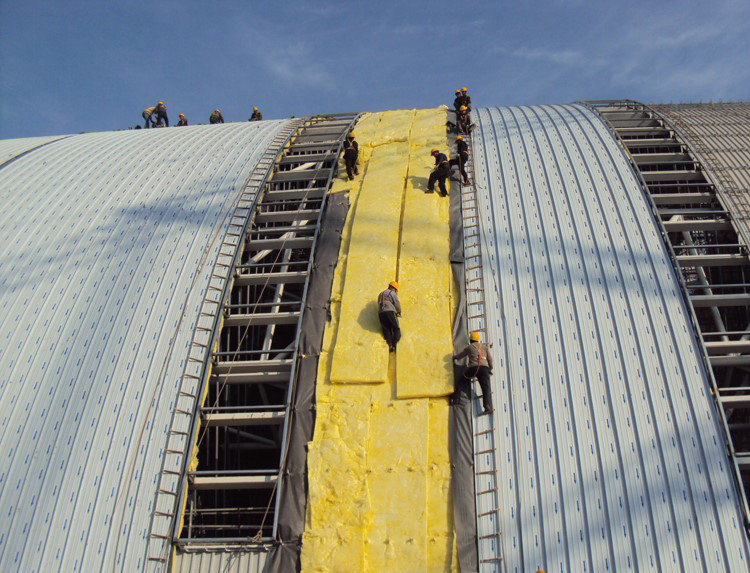

4、鋪設保溫層，一般使用巖棉板或玻璃絲棉卷氈。

5、彈線安裝鋁合金固定座（含隔熱墊），支座高度=保溫層高度+65mm

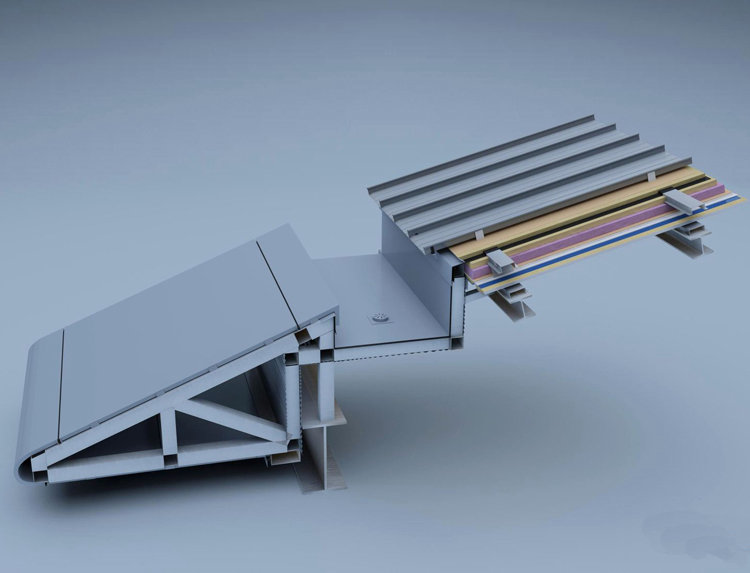

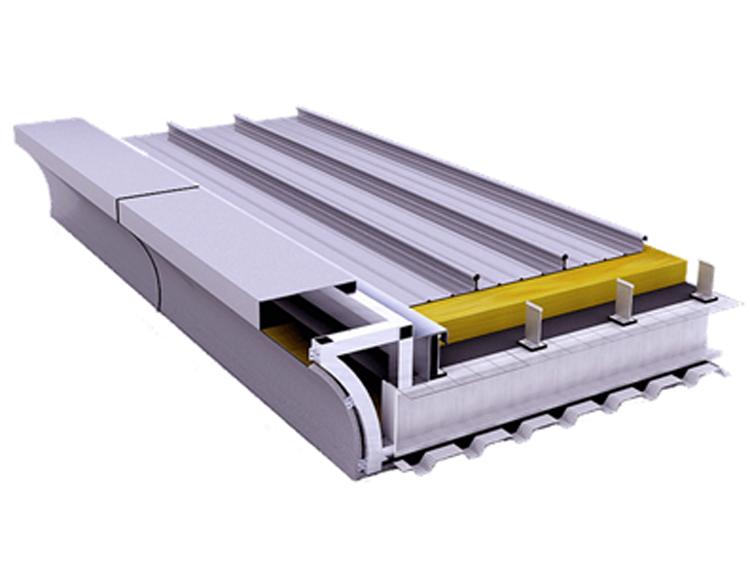

6、鋪設防水透氣膜，最后安裝鋁合金屋面瓦片，一般為高立邊65/430型號。上圖：鋁鎂錳直立鎖邊板的山墻位置節點做法?上圖：鋁鎂錳屋面系統檐口天溝+外檐鋁單板做法?

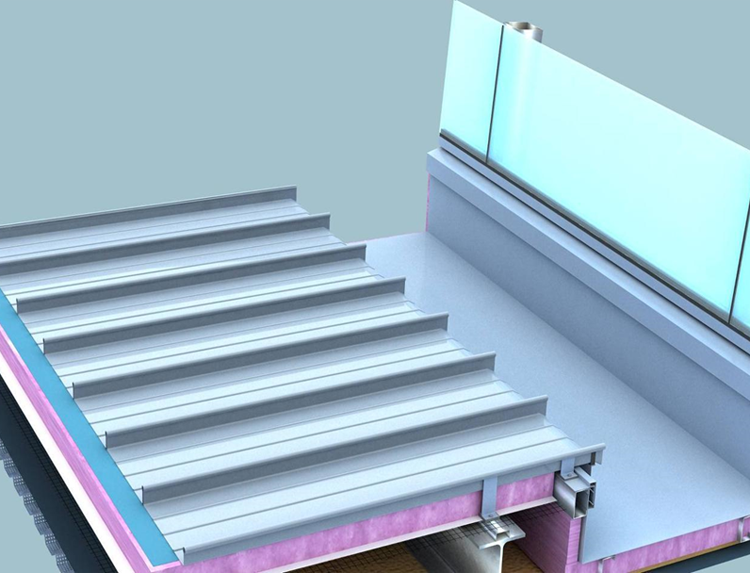

上圖：鋁鎂錳屋面系統天窗上口做法

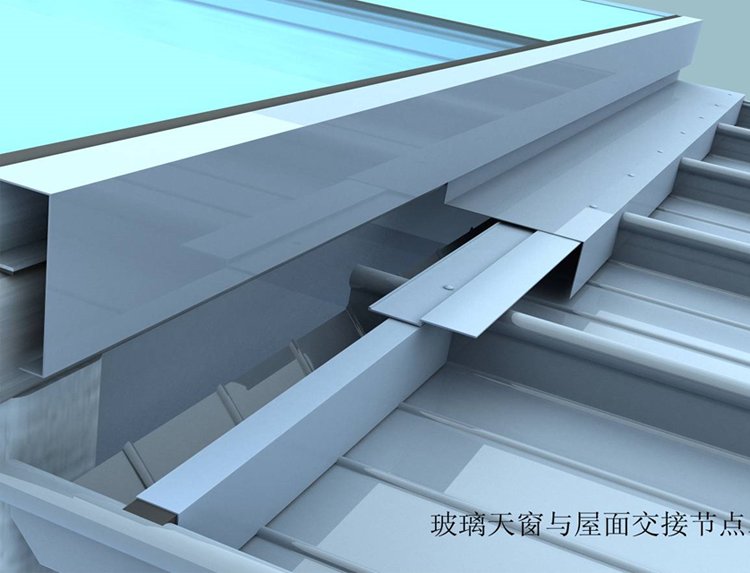

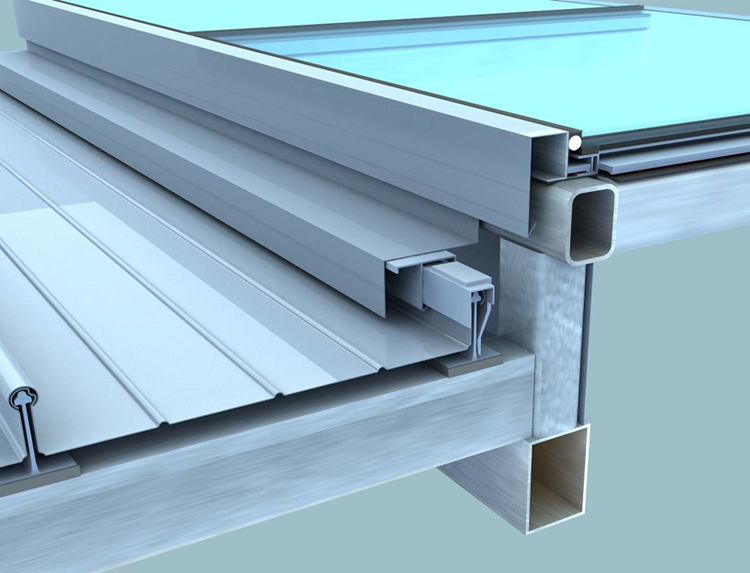

上圖：鋁鎂錳屋面系統天窗下口做法?上圖：鋁鎂錳屋面系統天窗側面做法?
